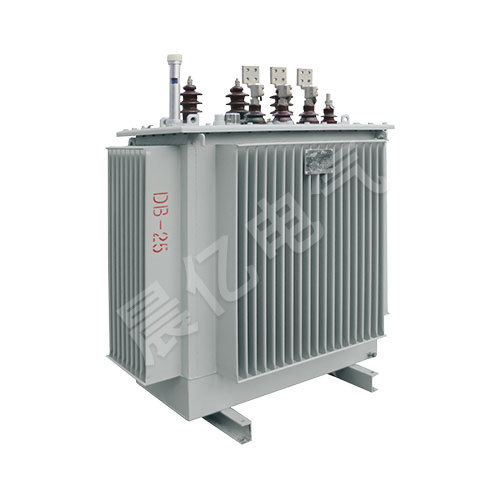

S13-M-10KV全密封油浸式配电变压器

S13-M-10KV全密封油浸式配电变压器

所属分类:变压器系列

联系电话:0577-61735578

传真:0577-61732776

邮箱:1577927789@qq.com

地址:乐清市经济开发区纬六路186号

产品详情

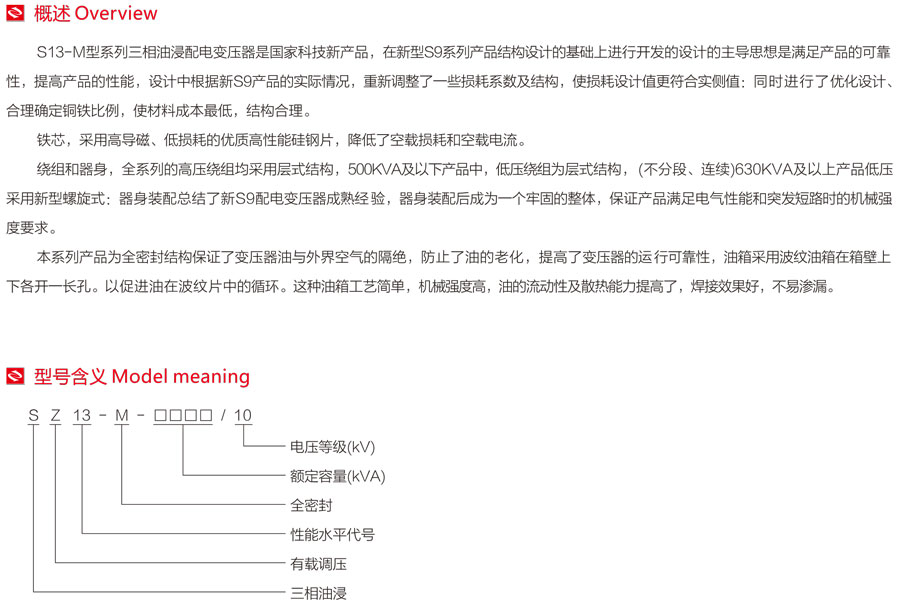

  • S13-M-10KV全密封油浸式配电变压器概述

       S13-M型系列三相油浸配电变压器是国家科技新产品,在S9系列产品结构设计的基础上进行开发设计的主导思想是满足产品的可靠性,提高产品的性能,设计中根据新S9产品的实际情况,重新调整了一些损耗系数及结构,使损耗设计值更符合实侧值:同时进行了优化设计、合理确定铜铁比例,使材料成本低,结构合理。


       铁芯,采用高导磁、低损耗的高性能硅钢片,降低了空载损耗和空载电流。


       绕组和器身,全系列的高压绕组均采用层式结构,500KVA及以下产品中,低压绕组为层式结构,(不分段、连续)630KVA及以上产品低压采用螺旋式:器身装配总结了新S9配电变压器成熟经验,器身装配后成为一个牢固的整体,保证产品满足电气性能和突发短路时的机械强度要求。


       本系列产品为全密封结构保证了变压器油与外界空气的隔绝,防止了油的老化,提高了变压器的运行可靠性,油箱采用波纹油箱在箱壁上下各开一长孔。以促进油在波纹片中的循环。这种油箱工艺简单,机械强度高,油的流动性及散热能力提高了,焊接效果好,不易渗漏。

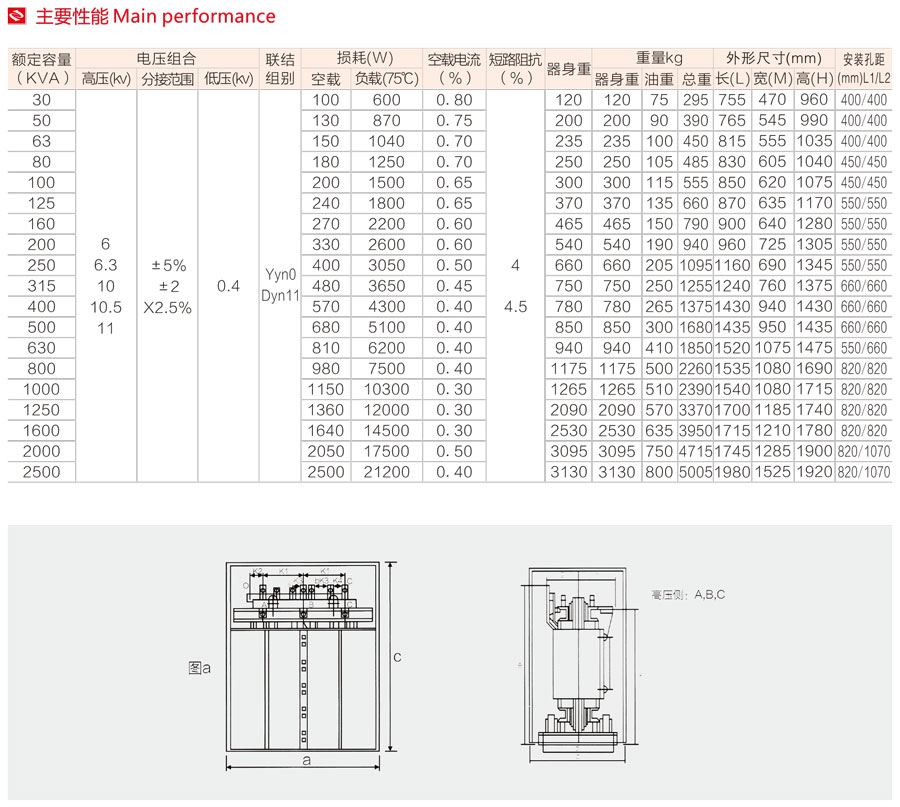

    全密封油浸式配电变压器主要性能及安装尺寸
