概述 Overview

GT-12系列固体绝缘环网拒，是一种全绝缘、全密封、免维护的固体绝缘真空开关设备。高压带电部分均用绝缘性能优良的环氧树脂材料浇注成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体，功能单元通过全绝缘固体汇流母线连接。因此， 整个开关设备不受外部环境影响，可设备运行的可靠性和操作人员的安全性。

该坏网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz, 12干伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、幵闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。

由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海拔、高温、湿热、严寒、污染严重等坏境恶劣的地区使用。

产品分类 Product Categories

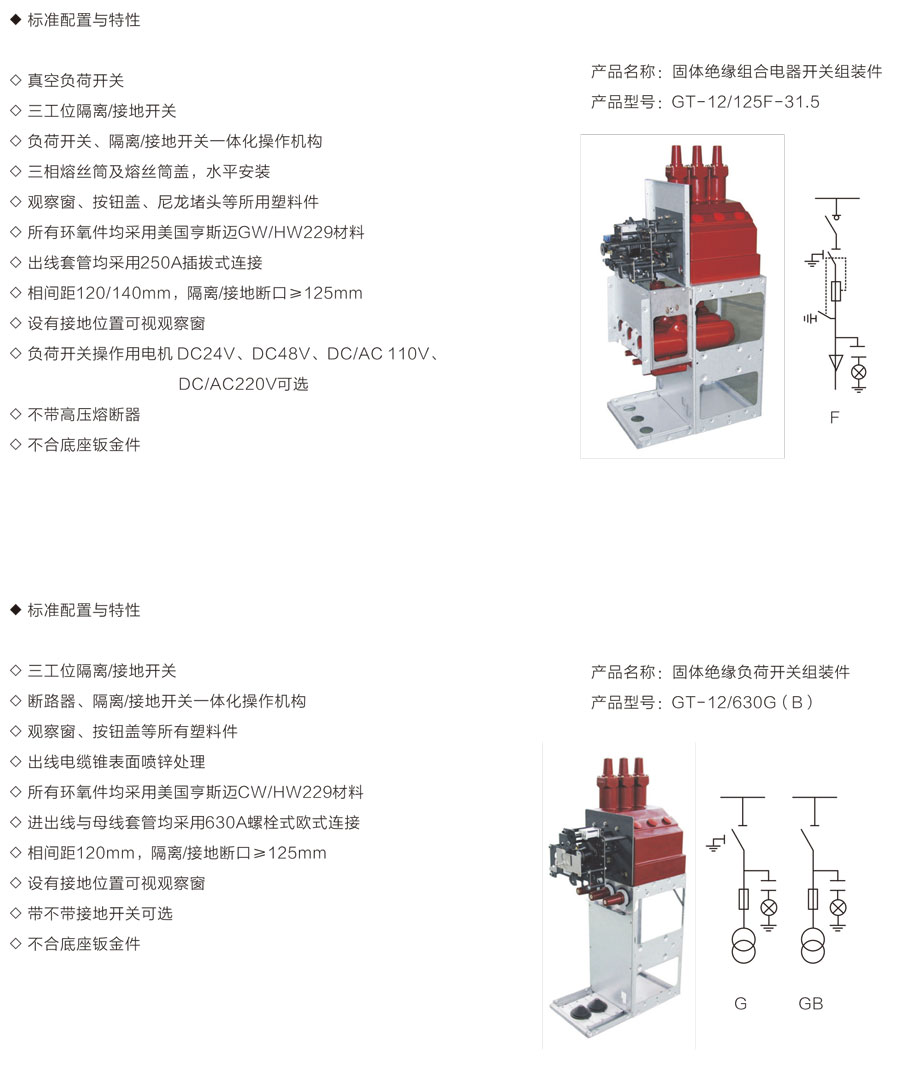

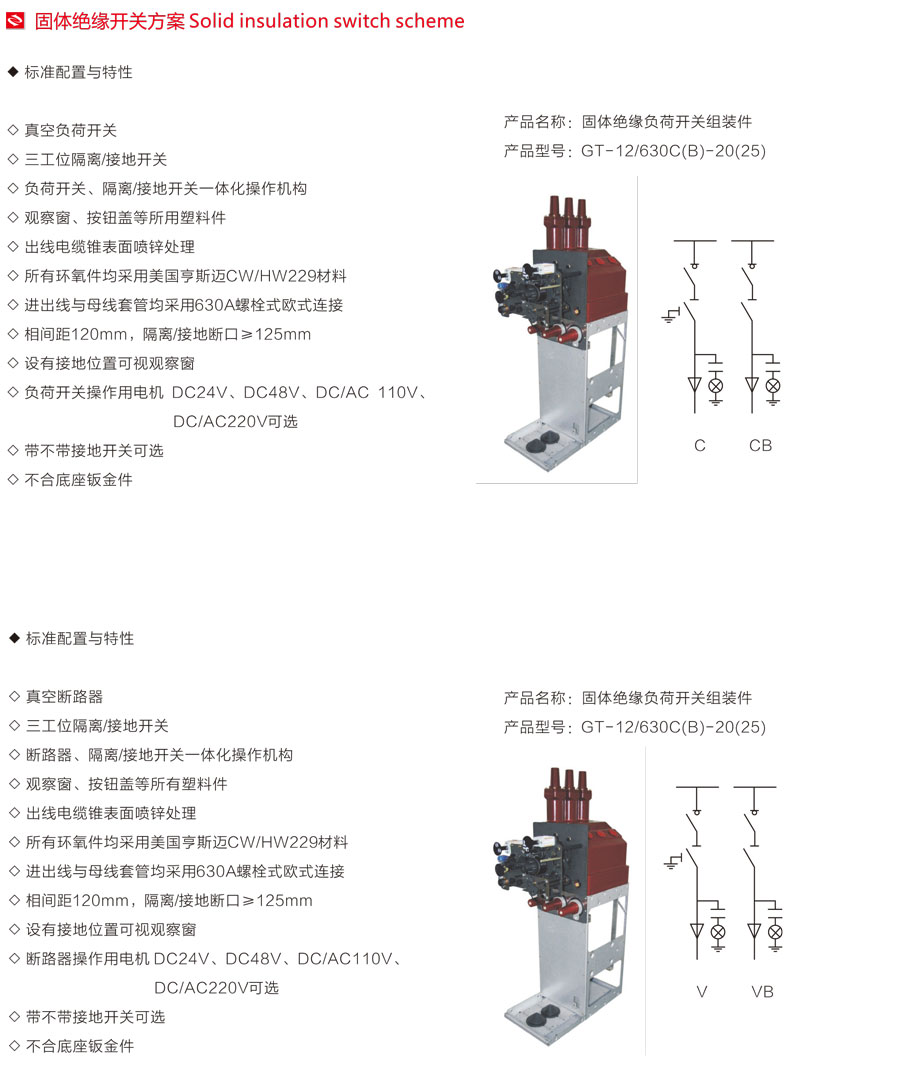

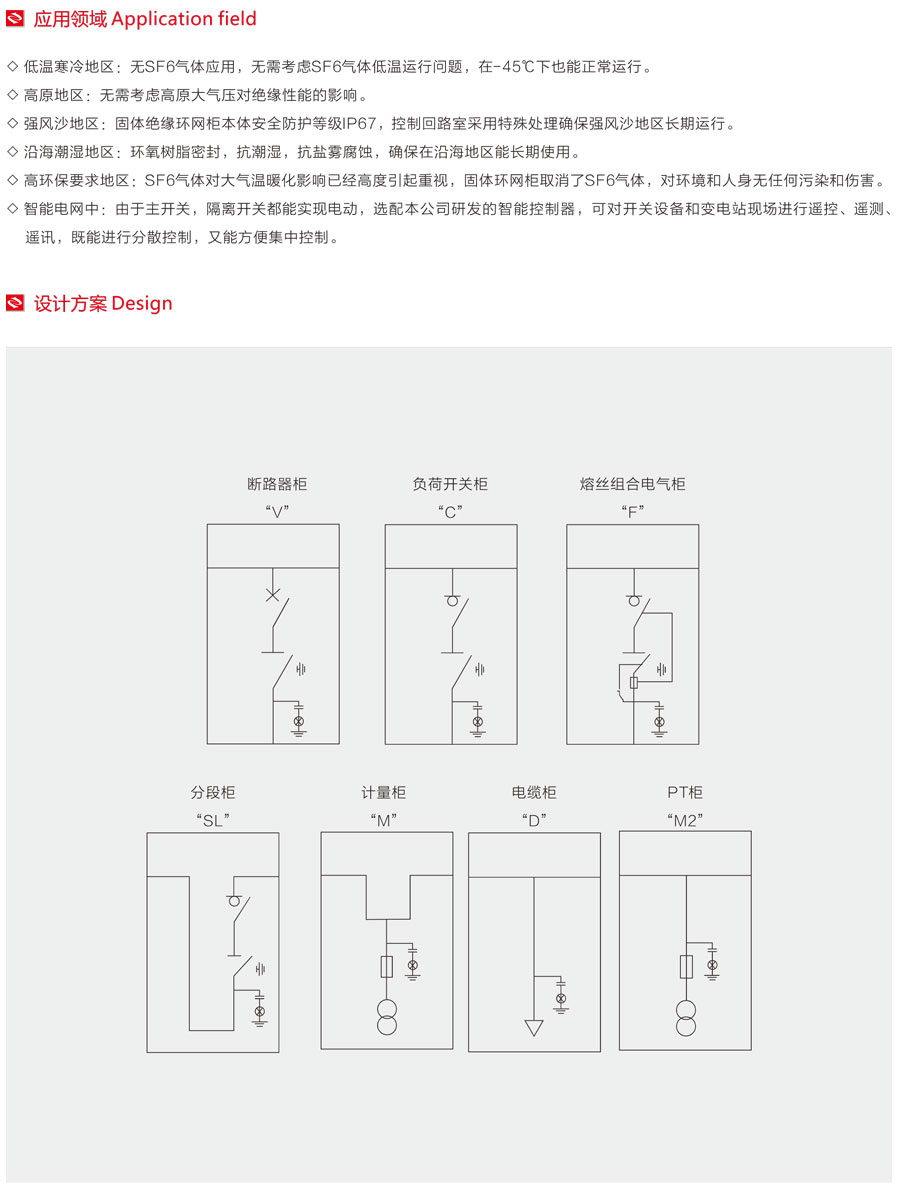

根据开关类型，分为负荷开关带接地组装件（简称C模块），负荷开关不带接地组装件（简称CB模块），断路器带接地组装件（简称V模块），断路器不带接地组装件（简称VB模块），断路器联络开关（简称VZ模块），负荷开关+熔断器组合电器开关组装件（简称F模块），隔离开关组装件（简称G模块）。

正常使用条件 Normal use condition

◊环境温度：-45℃〜+45℃

◊湿度：平均相对湿度，日平均<95%,月平均矣90%

◊海拔高度：≤4000米

◊抗震能力：8度

◊防护等级：带电体密封IP67,熔断器筒IP67,开关柜外壳IP3X

符合标准 Standards compliant

◊ Q/GDW 730-2012《12kV固体绝缘坏网柜技术条件》

◊ GB 3804 3.6kV-40kV《交流高压负荷开关》

◊ GB 4208《外壳防护等级IP代码》

◊ GB/T 15166.2高压交流熔断器第2部分：限流熔断器

◊ GB/T 11022《高压开关设备及控制设备标准的共同技术条件》

◊ GB1984《交流高压断路器》

◊ GB1958《交流高压隔离开关和接地开关》

◊ GB 16926高压交流负荷开关一熔断器组合电器

◊ GB/T7354《局部放电测蜃》

◊ GB3906《3.6-40.5kV交流金属封闭开关设备和控制设备》

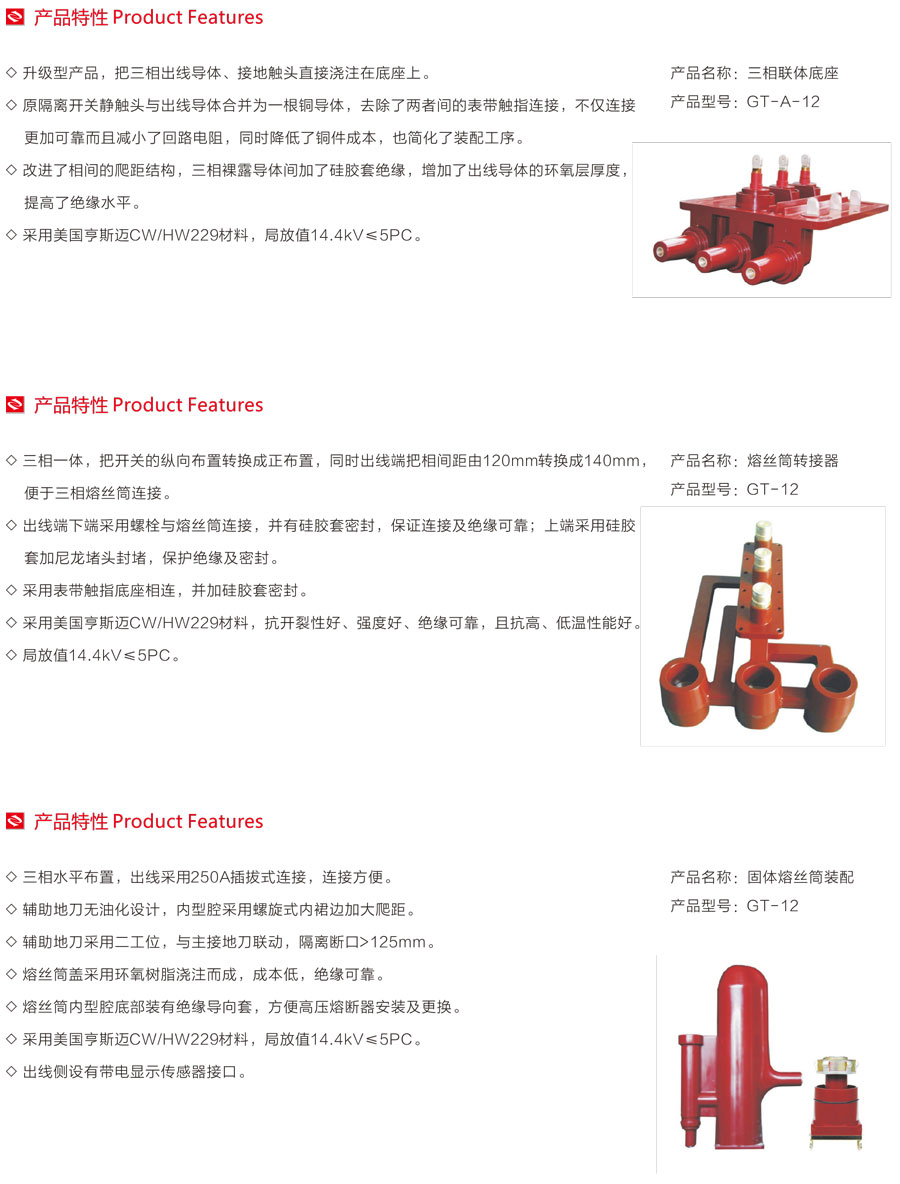

产品特点Features

一、 环保

产品制造中所选用的材料全部是无毒无害物质，使用中也不会排出任何有毒有軎物质，材料经寿命周期后可以再回收利用，决定了使用的环保性。

全绝缘全密封全屏蔽环氧树脂开关简体，熔断器简体（环氧树脂具有优良的电气性能，机械性能，热的特性，很早用于电器设备， 取得了良好的业绩。）开关简体，熔断器简体采用环氧树脂APG工艺成型。绝缘简体是固体绝缘开关的关键部件，它既是绝缘件又是承力件。要求同时满足耐热、耐候、抗开裂、机械强度高，绝缘强度好等技术要求。

二、 适用范围广

开关筒体和隔离开关操作机构箱采用动静密封结构形成密封腔体，内充零表压干燥氮气，不使用SF6气体，与外部环境隔离， 保证开关柜全工况使用。

三、安装运输方便

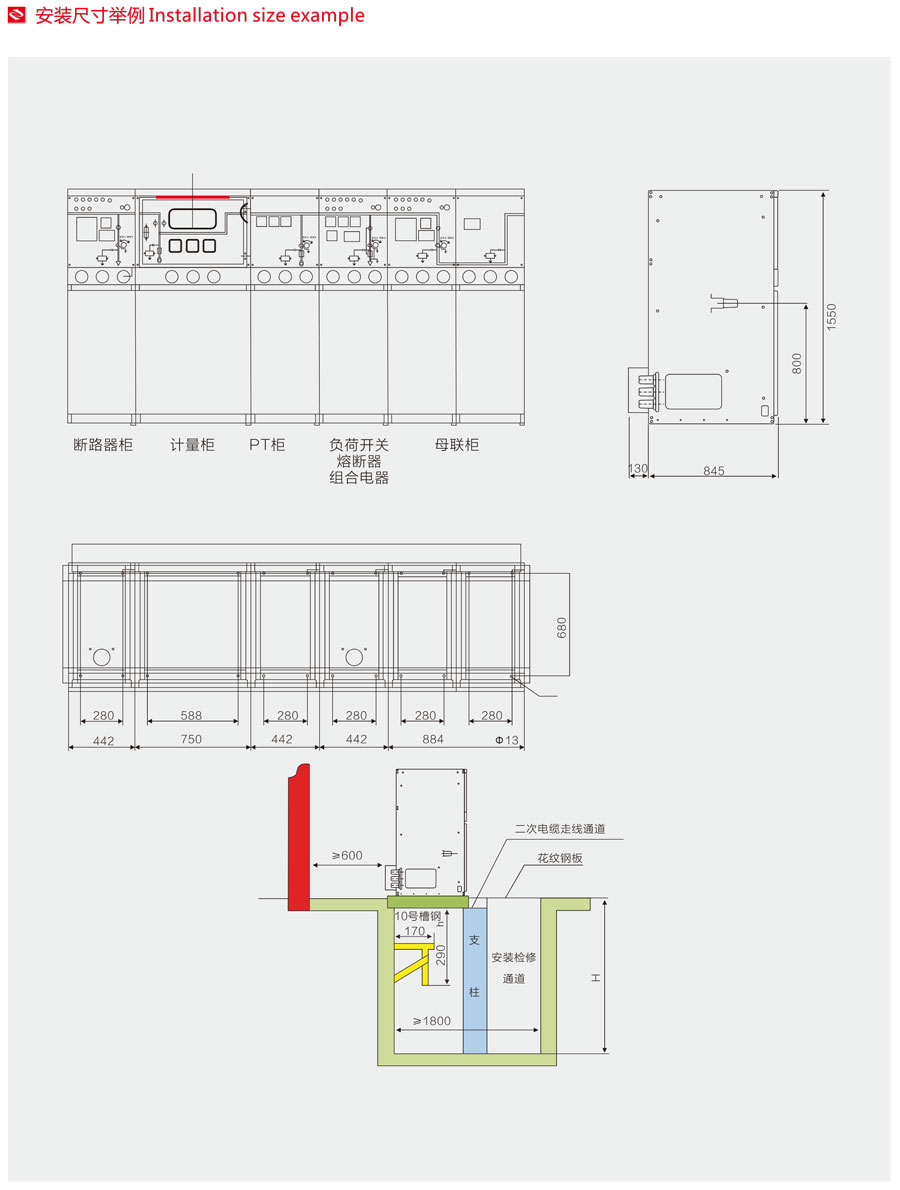

单体柜结构，全系列产品统一设计，提供用户需要的多种柜型，而且外形几何尺寸一致。采用电缆附件厂商生产的通用 绝缘母线，电缆插拔头。开关柜可现场组合，随意扩展，避免了多组组合拒带来的运输，安装的不便。如果用户要求也可提供组合柜。

四、免维护

固体绝缘户内交流高压真空开关柜除操动机构外高压开关部位处于全密封状态中，这祥就可以做到免于清扫和维护，减少了运行维护的成本。

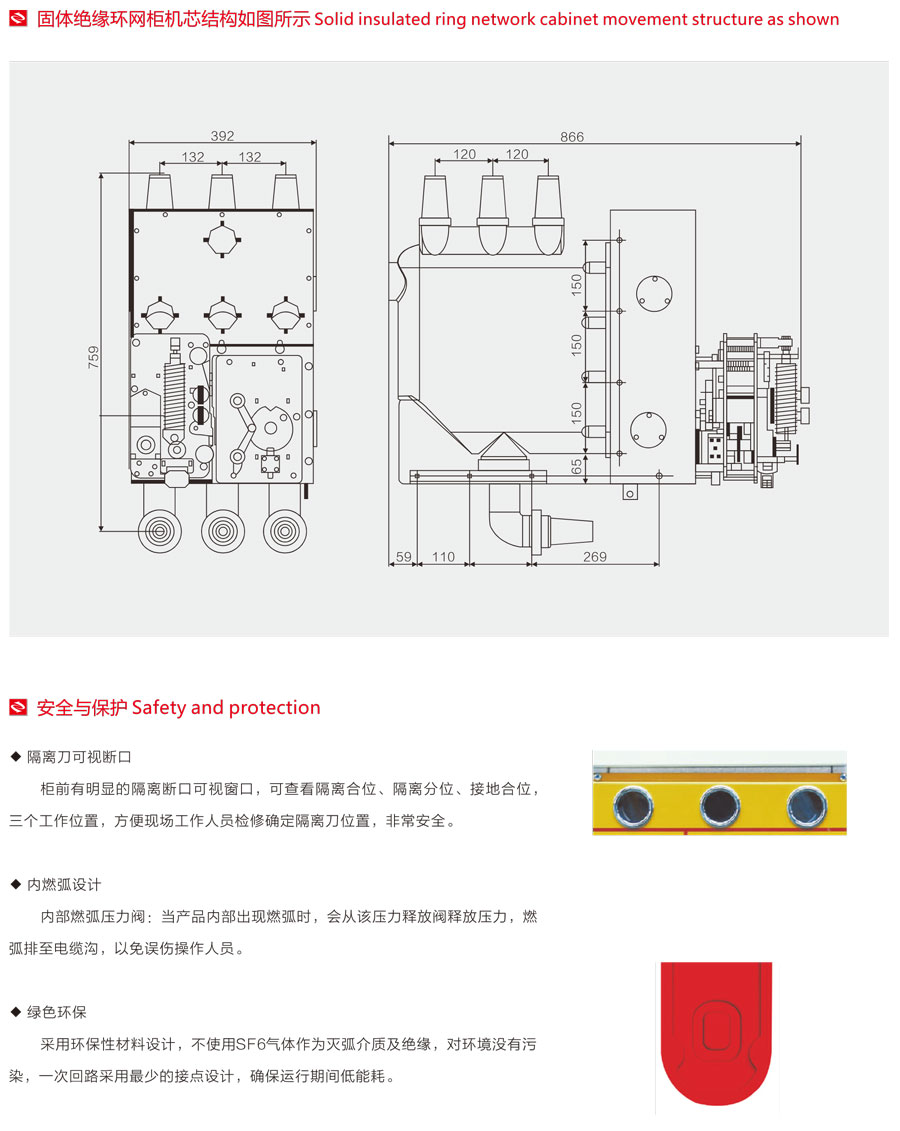

五、 安全性

由于可触摸部位采用了屏蔽措施，社绝了人身触电事故的发生，提高了安全使用性。完善的联琐互锁系统，三相隔离断口清晰可见，避免了误操作事故的发生。取消了SF6气体的应用，避免了SF6环网柜因气体压力不足造成绝缘性能和灭弧能力下降引发爆炸事故。强化相间隔离结构，避免相间或多回路短路而扩大或引发爆炸事故。采用具有防爆性能的真空灭弧室，开关套筒对开关具有 进一步防护性能。负荷开关一熔断器组合电器的辅助接地开关采用真空开关管固封在熔断器简体中。

六、 易操作性

隔离开关接地开关只有一个操作手柄，无需识别及担心失误，断路器运行的时候，隔离开关接地开关的操作手柄都无法进行操作， 操作程序一目了然，只要稍有电工知识的人员都会操作，无黑进行复杂的技术培训。这样就使操作变得异常简单，社绝发生橾作错误。

七、 智能化

开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求。

八、多样操作机构

开关可配装弹簧，永磁两种操作机构，方便用户选择。
