用途 Use

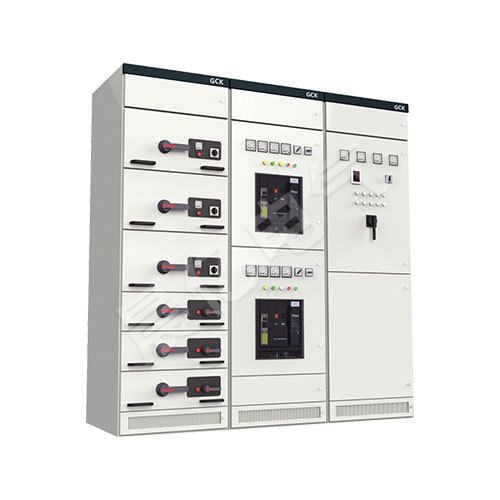

GCK低压抽出式开关柜广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、660V，频率为50Hz、额定电流为5000A及以下的供电系统中的配电和电动机集中控制之用。

GCK是经过全面型式试验，并获得CCC认证，是组装而成的型低压开关柜，设计符合下列标准：

国家标准GB7251.1 -2005《低压成套开关设备》

标准旧C60439.1-1992《低压成套开关设备和控制设备》

正常使用条件 Normal use condition

◊周围空气温度不高于+40℃,不低于-5℃,在24小时内平均温度不高于+35℃;

◊相对温度在琅高温度+40℃时不超过50%,在较低温度时允许有较高的相对温度，如+20℃时为90%;

◊空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃：

◊无摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；

◊海抜高度不超过2000米；

◊开关柜适用于以下温度运输和储存：-25℃至+55℃,在短时间内(不超过24小时)不超过+7℃;

◊用户对上述条件不能满足时应与制造厂协商。

主要技术参数 Main technical parameters

◊额定绝缘电压660V/1000V

◊额定工作电压400V/660V

◊辅助电路额定工作电压：交流380V、220V，直流110V、220V

◊母线额定电流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A

◊母线额定短时耐受电流：50kA、80kA(有效值)1秒

◊母线额定峰值耐受电流：105kA/0.1s、140kA/0.1s、176kA/0.1s

◊分支母线额定电流：630A、1000A、1250A、1600A

◊分支母线额定短时耐受电流：30kA、50kA(有效值)1秒

◊分支母线额定峰值耐受电流：63kA、105kA/0.1s

◊外壳防护等级：IP30、IP40

◊母线设置:三相四线制、三相五线制

◊操作方式：就地、远方、自动

开关柜的分类 Switch cabinet classification

◊受电柜

◊母线联络柜

◊馈电柜

◊电动机控制柜

◊电源切换柜

◊功率因数补偿柜

结构特点 Structural features

GCK的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，在按需要加上门， 档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点：

♦柜架

柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。

◊零部件的成型尺寸，开孔尺寸，设备间隔实行模数化(模数E=20mm,下同)。

◊内部结构件采用镀锌处理。

◊柜体顶盖为可拆卸式，柜顶的四角装有吊坏，用于起吊和装运。

◊柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。

♦功能单元(抽屉部分）

◊抽屉单元高度模数为200mm,分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。

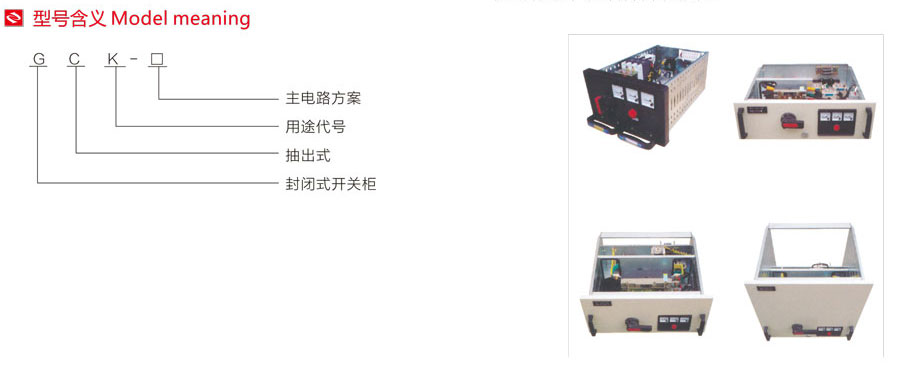

(外型见上图)。

◊每台MCC柜能安装9个1单元的抽屉或18个1/2单元的抽屉。

◊操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。

◊抽屉的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。

◊功能单元背面具有主电路进出线插头、辅助电路二次插头。

◊功能单元隔室采用金属隔板隔开。

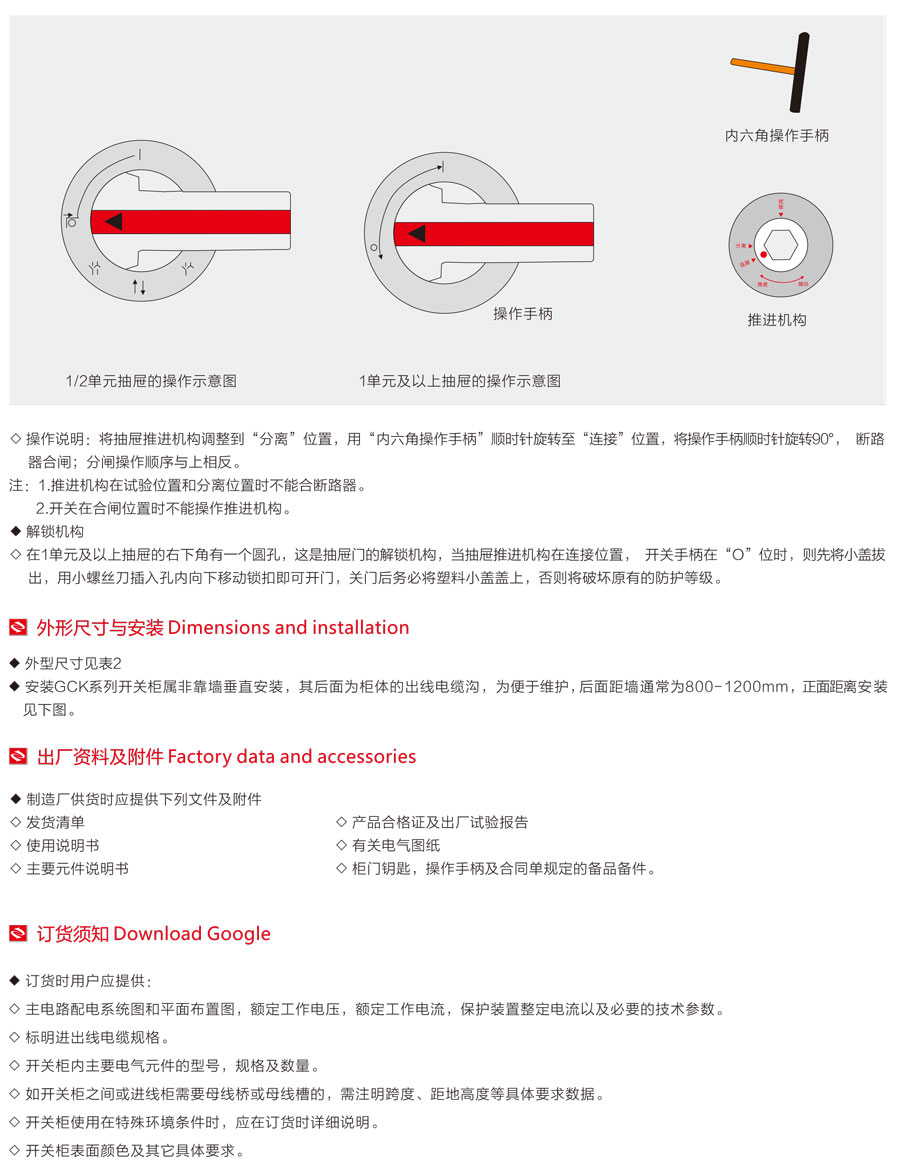

◊抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。

◊ GCK抽屉推进机构采用螺旋轨迹沿定位件运动方式，实现功能单元推进抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁。
