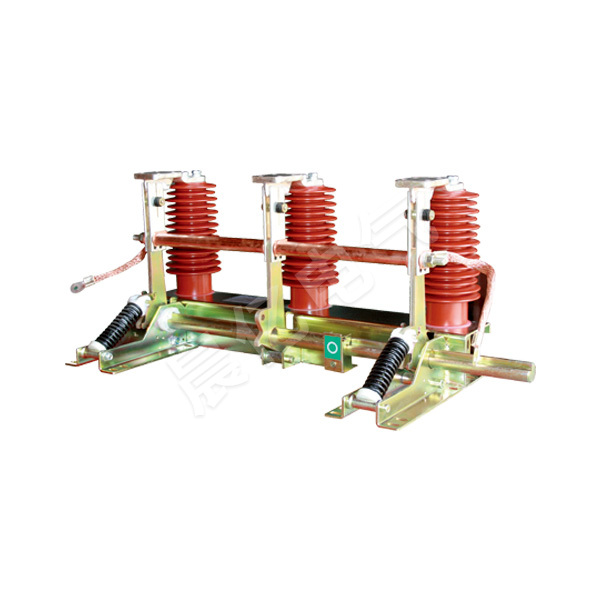

JN15-24户内高压接地开关

JN15-24户内高压接地开关

所属分类:接地开关系列

联系电话:0577-61735578

传真:0577-61732776

邮箱:1577927789@qq.com

地址:乐清市北白象南才村龙恒路23号

产品详情

  • 概述:

       JN15-24户内高压接地开关是我公司最新开发的新型接地开关。该产品具有设计先进、结构简单紧凑、技术性能可靠等特点,符合GB1985-2004 《交流高压隔离开关和接地开关》及IEC62271-102; 2002的要求,适用于户内24kV三相交流50(60)Hz的电力系统中;它具有短路关合能力以保护开关设备内其它电气设备不受损坏,可与各种高压开关柜配套使用,作为高压电器设备检修时的接地保护。

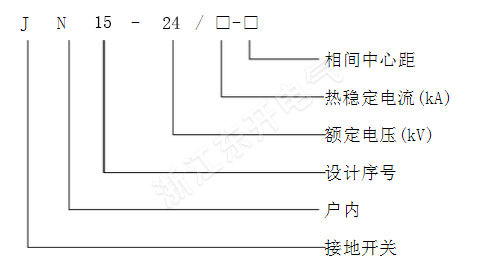

    型号含义:


    正常使用条件:

    ◇海拔高度不超过1000m;

    ◇周围空气温度:上限+40℃,下限-25℃;

    ◇相对湿度日平均值不大于95%,月平均值不大于90%;

    ◇地震烈度不超过8度;

    ◇污秽等级:II。

    主要技术参数:

    序号项目单位参数

    1

    额定电流

    kA

    12

    2

    额定短时耐受电流

    kA

    31.5

    3

    额定短路持续时间

    S

    4

    4

    额定短路关合电流

    kA

    80

    5

    额定峰值耐受电流

    kA

    80

    6

    额定绝缘水平

    1min工频耐受电压


    kV

    42
    雷电冲击耐受电压75
    7机械寿命2000

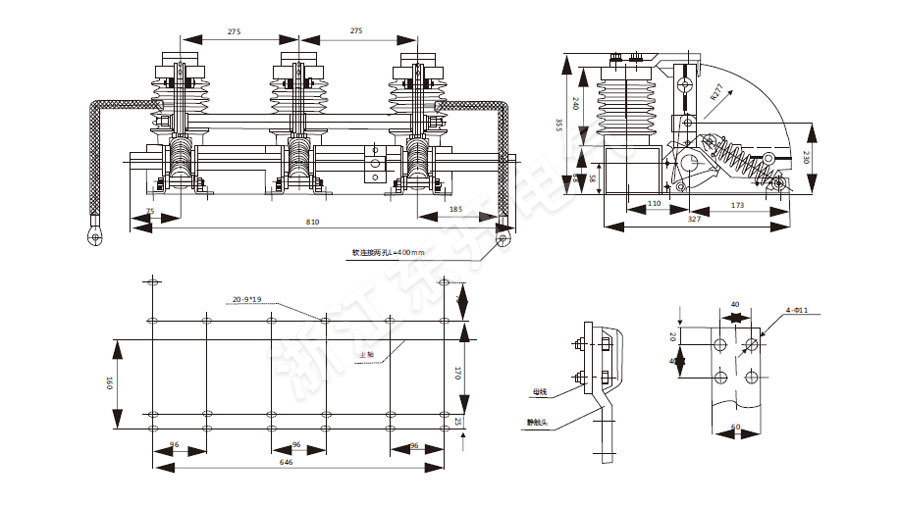

    外形及安装尺寸:
