产品详情

  • 概述:

        GW5-40.5(72.5)系列户外高压交流隔离开关为交流50Hz的户外高压电器设备,额定电压等级有40、5kV,供高压线路在无负载情况下进行开合,以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之用,也可用于开、合小的电容或电感电流。

        本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

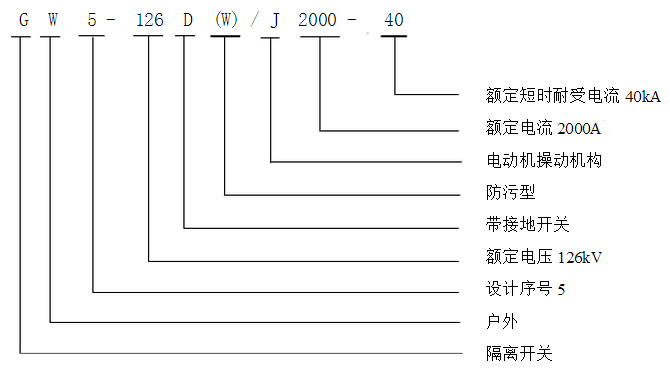

    型号含义:


    结构特点:

    每台隔离开关单由两个支柱绝缘子,分别固定在一个底座上,交角为50°构成V型结构,主要由以下几部份组成:底座部份、支柱绝缘子、接线座部份、触头部份、接地刀、接地静触头、接线端子等。

    本隔离开关分不接地、单接地和双接地三种,主轴与接地刀之间具有机械联锁,并带辅助开关。开关的操作方式有手动和电动两种。本隔离开关具有如下几方面特点:

    1、转动灵活,开合自如。由于采用滚动轴承传动,所以在转动过程中较为灵活,操作比较省力。

    2、通过伞齿轮机构来传动,从而保证两柱的分合闸动作一致。

    3、分合闸有限位装置,保证触头接触在位置。同时,操作完毕手柄被锁环扣住,以免发生有无意识的外力作用下自由分合,从而

    保证了分合位置的可靠性。

    4、触头开距大,有足够裕量的绝缘隔离断口,从而保证了其安全性。

    5、接地与不接地共有三种方式,主轴与接地之间有可靠的机械联锁,从而保证安全,用户可根据需要选定接地方式。

    6、根据用户的方便,操动机构可以安装在任一的下方,操动效果一样。

    正常使用条件:

    ◇海拔:不超过3000m;

    ◇周围空气温度:上限40℃,下限-25℃;

    ◇风速不超过35m/s;

    ◇地震烈度示超过8度;

    ◇污秽等级不超过Ⅲ级;

    ◇覆冰厚度不大于10mm;

    ◇安装场所应无易燃、易爆危险,无化学腐蚀及剧烈振动。

    主要技术参数

    分类型号单台重量(kg)额定电压(kV)额定电流(A)隔离开关接地开关接地种类
    峰值耐受电流(kA)短时耐受电流(kA)电流(kA)短时耐受电流(kA)
    I型II型I型II型
    一般型(防污型)GW5-40.5/(72.5)-Ⅰ9040.56305020(4s)508020(4s)31.5(4s)不接地
           单接地
         双接地
    1000
    GW5-40.5(72.5)DⅠ-Ⅱ9412508031.5(4s)
    1600

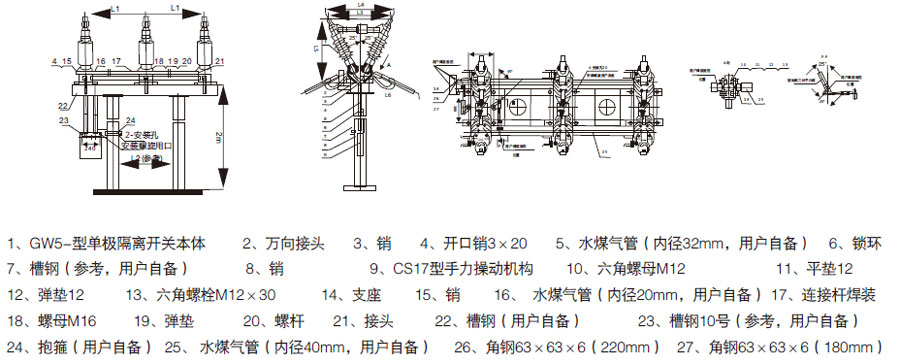

    外形及安装尺寸:
