GW9户外高压隔离开关

GW9户外高压隔离开关

所属分类:隔离开关系列

联系电话:0577-61735578

传真:0577-61732776

邮箱:1577927789@qq.com

地址:乐清市经济开发区纬六路186号

产品详情

  • 概述:

        GW9户外高压隔离开关为交流50Hz的户外高压电器设备,额定电压等级有10kV,15kV,24kV供高压线路在无负载情况下进行开合,以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之用,也可用于开、合小的电容或电感电流。

        本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

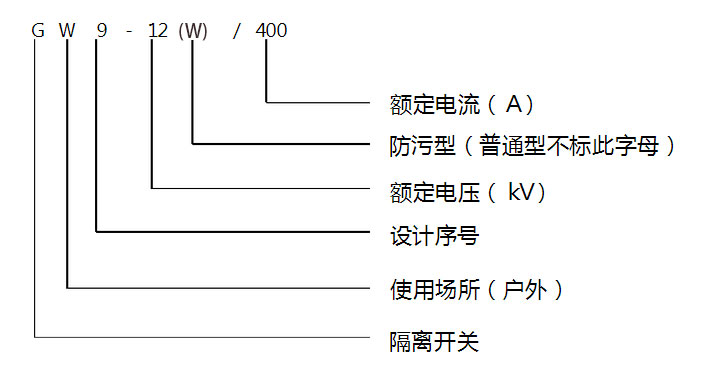

    型号含义:


    正常使用条件:

    ◇海拔高度不超过1000m;

    ◇周围空气温度:上限+40℃,下限一般地区-30℃,高寒地区-40℃;

    ◇风压不超过700Pa,(相当于风速34m/s);

    ◇地震烈度不超过8度;

    ◇无频繁剧烈震动场所;

    ◇普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质;

    ◇防污型适用于重污秽地区,但不应有引起火灾及爆炸物质。

    主要技术参数

    项目单位参数
    额定电压kV101820
    额定工作电压kV1217.524
    额定绝缘水平1min工频耐受电压(有效值)对地kV425565
    断口486579
    雷电冲击耐受电压(峰值)对地75105125
    断口85120145
    额定频率Hz50
    鄂东电流A2004006301250400630
    4s短时耐受电流KA6.312.52031.51620
    额定峰值耐受电流KA1631.550804050
    爬电距离mm300380
    机械寿命200020002000

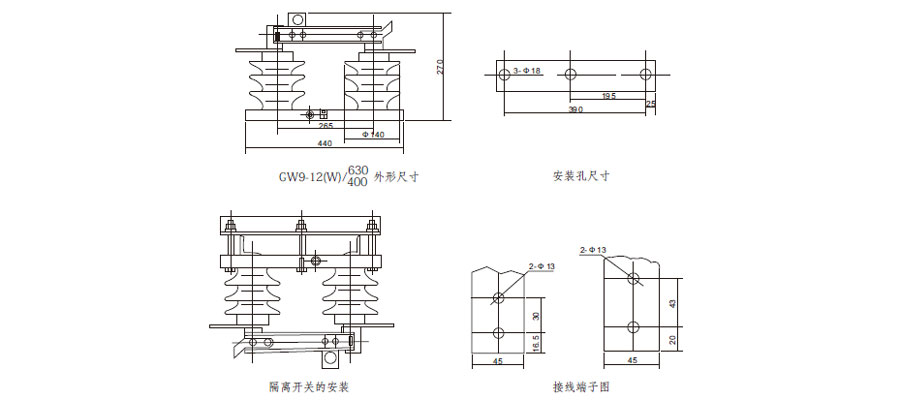

    外形及安装尺寸:
